■ホライズンⅡ
ホライズンⅡ

特長

規格諸元

■75型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×750 0.5811 1,336 0.557 0.596
B形 1,000×750×750 0.3460 795 0.220 －
C形 500×1,500×750 0.2941 676 0.271 －
D形 500×750×750 0.1776 408 0.106 －

■100型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×1,000 0.6636 1,526 0.849 0.596
B形 1,000×750×1,000 0.4259 979 0.327 －
C形 500×1,500×1,000 0.3374 776 0.416 －
D形 500×750×1,000 0.2196 505 0.158 －

■125型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×1,250 0.6968 1,602 1.191 0.596
B形 1,000×750×1,250 0.4641 1,067 0.477 －
C形 500×1,500×1,250 0.3533 812 0.587 －
D形 500×750×1,250 0.2404 552 0.231 －

■150型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×1,500 0.7337 1,687 1.529 0.596
B形 1,000×750×1,500 0.5010 1,152 0.627 －
C形 500×1,500×1,500 0.3730 857 0.755 －
D形 500×750×1,500 0.2601 598 0.305 －

■175型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×1,750 0.7705 1,772 1.867 0.596
B形 1,000×750×1,750 0.5378 1,236 0.778 －
C形 500×1,500×1,750 0.3927 903 0.923 －
D形 500×750×1,750 0.2798 643 0.379 －

■200型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×2,000 0.8074 1,857 2.205 0.596
B形 1,000×750×2,000 0.5747 1,321 0.928 －
C形 500×1,500×2,000 0.4124 948 1.091 －
D形 500×750×2,000 0.2995 688 0.453 －

■250型

呼び名 主要部寸法(mm)
高さ×幅×控長		 体積(m³) 参考質量(kg) 胴込め材量(m³) 使用数(個/m²)
A形 1,000×1,500×2,500 0.8878 2,041 2.875 0.596
B形 1,000×750×2,500 0.6573 1,511 1.221 －
C形 500×1,500×2,500 0.4585 1,054 1.420 －
D形 500×750×2,500 0.3455 794 0.594 －

形状寸法

■規格寸法図

規格寸法図

■標準断面図

標準断面図

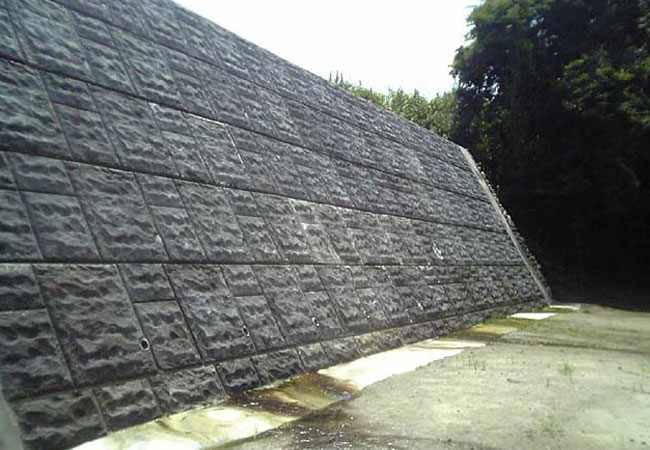

施工写真

施工写真1 施工写真2

▲
