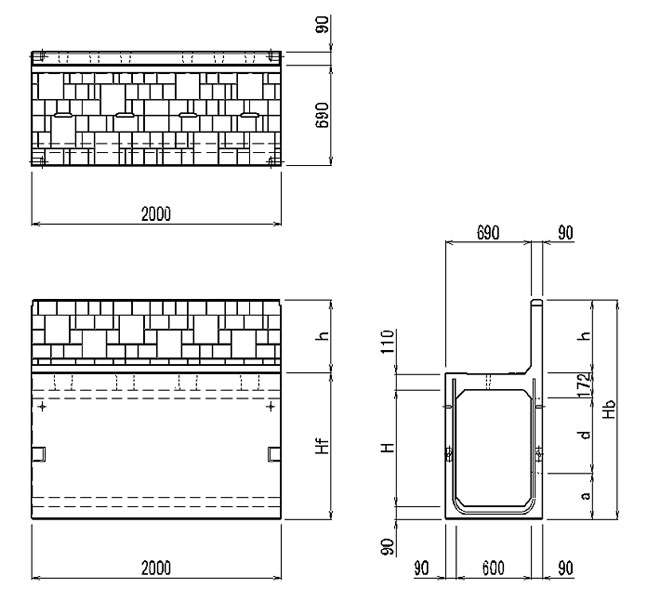

■呼び寸法 H 500
Hf(mm) | h(mm) | Hb(mm) | d(mm) | a(mm) | 参考質量(kg) | ||
---|---|---|---|---|---|---|---|
標準タイプ | グレーチングタイプ ※ | 桝タイプ ※ | |||||
707 | 100 | 807 | 320 | 215 | 1,306 | 1,272 | 1,192 |
200 | 907 | 320 | 215 | 1,352 | 1,318 | 1,238 | |
300 | 1,007 | 320 | 215 | 1,397 | 1,364 | 1,283 | |
400 | 1,107 | 320 | 215 | 1,443 | 1,410 | 1,329 | |
500 | 1,207 | 320 | 215 | 1,489 | 1,455 | 1,375 |
■呼び寸法 H 600
Hf(mm) | h(mm) | Hb(mm) | d(mm) | a(mm) | 参考質量(kg) | ||
---|---|---|---|---|---|---|---|
標準タイプ | グレーチングタイプ ※ | 桝タイプ ※ | |||||
807 | 100 | 907 | 320 | 315 | 1,396 | 1,362 | 1,282 |
200 | 1,007 | 320 | 315 | 1,442 | 1,408 | 1,328 | |
300 | 1,107 | 320 | 315 | 1,487 | 1,454 | 1,373 | |
400 | 1,207 | 320 | 315 | 1,533 | 1,500 | 1,419 | |
500 | 1,307 | 320 | 315 | 1,579 | 1,545 | 1,465 |
■呼び寸法 H 700
Hf(mm) | h(mm) | Hb(mm) | d(mm) | a(mm) | 参考質量(kg) | ||
---|---|---|---|---|---|---|---|
標準タイプ | グレーチングタイプ ※ | 桝タイプ ※ | |||||
907 | 100 | 1,007 | 520 | 215 | 1,467 | 1,434 | 1,353 |
200 | 1,107 | 520 | 215 | 1,513 | 1,479 | 1,399 | |
300 | 1,207 | 520 | 215 | 1,559 | 1,525 | 1,444 | |
400 | 1,307 | 520 | 215 | 1,604 | 1,571 | 1,490 | |
500 | 1,407 | 520 | 215 | 1,650 | 1,617 | 1,536 |
■呼び寸法 H 800
Hf(mm) | h(mm) | Hb(mm) | d(mm) | a(mm) | 参考質量(kg) | ||
---|---|---|---|---|---|---|---|
標準タイプ | グレーチングタイプ ※ | 桝タイプ ※ | |||||
1,007 | 100 | 1,107 | 520 | 315 | 1,557 | 1,524 | 1,443 |
200 | 1,207 | 520 | 315 | 1,603 | 1,569 | 1,489 | |
300 | 1,307 | 520 | 315 | 1,648 | 1,615 | 1,534 | |
400 | 1,407 | 520 | 315 | 1,694 | 1,661 | 1,580 | |
500 | 1,507 | 520 | 315 | 1,740 | 1,758 | 1,667 |
※グレーチング、桝の規格に応じて変更になる場合があります。
