■擬石タイプ 300型
| 呼び名 | 主要部寸法 (mm) |
体積 (m³) |
参考質量 (kg) |
充填コンクリート量 (m³/個) |
1m²当り質量 (kg) |
|---|---|---|---|---|---|
| A形 | 950×950×120 | 0.1207 | 277 | 0.0099 | 300 |
| B形 | 950×450×120 | 0.0566 | 130 | 0.0075 | － |
■擬石タイプ 320型
| 呼び名 | 主要部寸法 (mm) |
体積 (m³) |
参考質量 (kg) |
充填コンクリート量 (m³/個) |
1m²当り質量 (kg) |
|---|---|---|---|---|---|
| A形 | 950×950×130 | 0.1296 | 298 | 0.0109 | 323 |
| B形 | 950×450×130 | 0.0608 | 139 | 0.0083 | － |
■擬石タイプ 340型
| 呼び名 | 主要部寸法 (mm) |
体積 (m³) |
参考質量 (kg) |
充填コンクリート量 (m³/個) |
1m²当り質量 (kg) |
|---|---|---|---|---|---|
| A形 | 950×950×140 | 0.1386 | 318 | 0.0120 | 346 |
| B形 | 950×450×140 | 0.0650 | 149 | 0.0091 | － |
■擬石タイプ 360型
| 呼び名 | 主要部寸法 (mm) |
体積 (m³) |
参考質量 (kg) |
充填コンクリート量 (m³/個) |
1m²当り質量 (kg) |
|---|---|---|---|---|---|
| A形 | 950×950×150 | 0.1475 | 339 | 0.0130 | 369 |
| B形 | 950×450×150 | 0.0692 | 159 | 0.0099 | － |
■擬石タイプ 400型
| 呼び名 | 主要部寸法 (mm) |
体積 (m³) |
参考質量 (kg) |
充填コンクリート量 (m³/個) |
1m²当り質量 (kg) |
|---|---|---|---|---|---|
| A形 | 950×950×170 | 0.1655 | 380 | 0.0151 | 415 |
| B形 | 950×450×170 | 0.0776 | 178 | 0.0115 | － |
※型式は1m²当たりの施工質量を示します。
※A形は1m²につき1個使用し、B形は1/2の大きさです。
※型式の選定は、近隣区域の施工実績および水理諸元を考慮して行います。
■規格寸法図

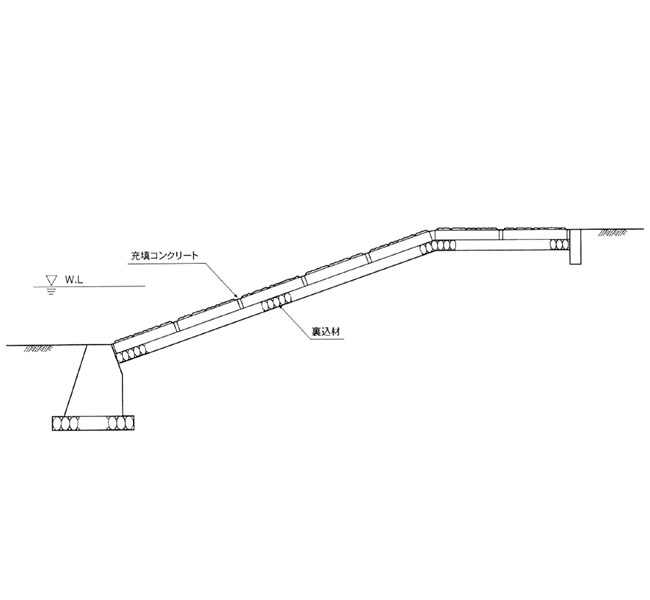

■標準断面図

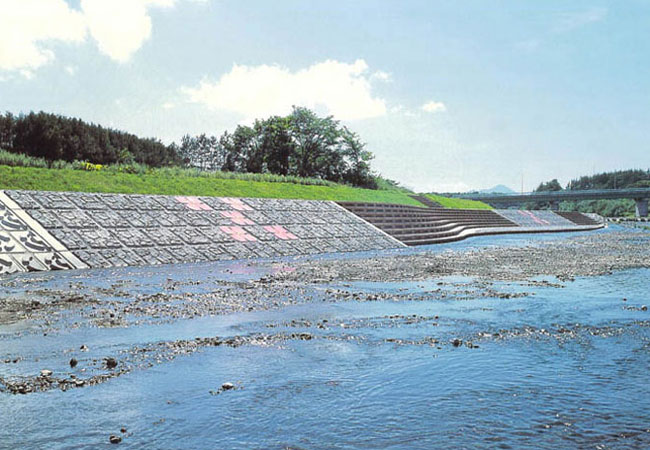

北海道 後志利別川改修工事

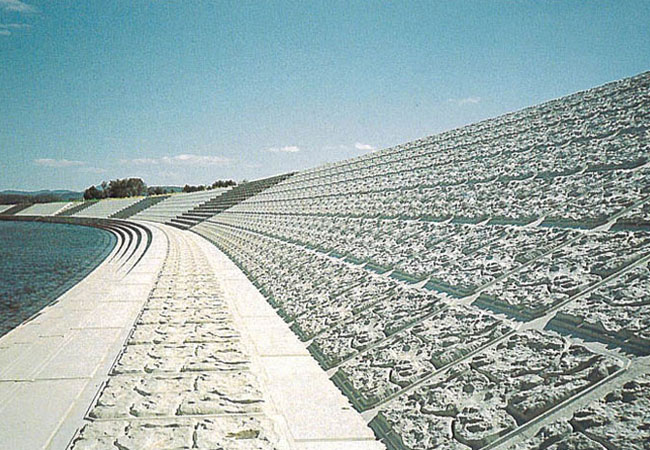

北海道 鐺別川局部改良工事
