■パラレルフォーム

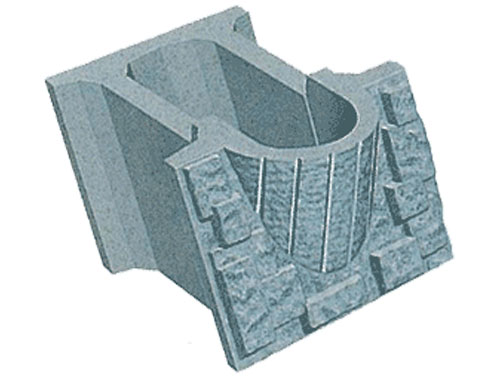

■標準タイプ

標準タイプ

■植生タイプ

植生タイプ

特長

規格諸元

■50型

呼び名 主要部寸法(mm)
高さ×幅×控長
体積(m³) 参考質量(kg) 中詰め量(m³) 使用数(個/m²)
A形 800×1,250×500 0.3211 738 0.225 0.894
B形 800×625×500 0.1611 370 0.110 -
C形 400×1,250×500 0.1582 363 0.113 -
D形 400×625×500 0.0802 184 0.054 -
S形 800×1,250×500 0.3205 737 0.167(0.089) 0.894

■75型

呼び名 主要部寸法(mm)
高さ×幅×控長
体積(m³) 参考質量(kg) 中詰め量(m³) 使用数(個/m²)
A形 800×1,250×750 0.3708 852 0.432 0.894
B形 800×625×750 0.1894 435 0.210 -
C形 400×1,250×750 0.1895 435 0.211 -
D形 400×625×750 0.0981 225 0.101 -
S形 800×1,250×750 0.3701 851 0.366(0.097) 0.894

■100型

呼び名 主要部寸法(mm)
高さ×幅×控長
体積(m³) 参考質量(kg) 中詰め量(m³) 使用数(個/m²)
A形 800×1,250×1,000 0.4103 943 0.648 0.894
B形 800×625×1,000 0.2122 488 0.315 -
C形 400×1,250×1,000 0.2209 508 0.308 -
D形 400×625×1,000 0.1160 266 0.148 -
S形 800×1,250×1,000 0.4097 942 0.582(0.097) 0.894

■150型

呼び名 主要部寸法(mm)
高さ×幅×控長
体積(m³) 参考質量(kg) 中詰め量(m³) 使用数(個/m²)
A形 800×1,250×1,500 0.5266 1,211 1.046 0.894
B形 800×625×1,500 0.2689 618 0.517 -
C形 400×1,250×1,500 0.2933 674 0.495 -
D形 400×625×1,500 0.1518 349 0.242 -
S形 800×1,250×1,500 0.5268 1,211 0.973(0.103) 0.894

■200型

呼び名 主要部寸法(mm)
高さ×幅×控長
体積(m³) 参考質量(kg) 中詰め量(m³) 使用数(個/m²)
A形 800×1,250×2,000 0.6553 1,507 1.433 0.894
B形 800×625×2,000 0.3284 755 0.715 -
C形 400×1,250×2,000 0.3604 828 0.686 -
D形 400×625×2,000 0.1876 431 0.336 -
S形 800×1,250×2,000 0.6553 1,507 1.360(0.103) 0.894

形状寸法(100型)

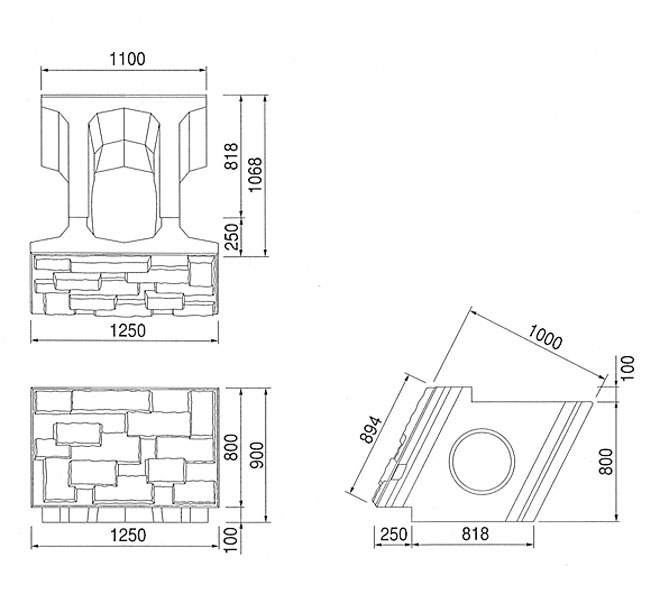

■規格寸法図

規格寸法図

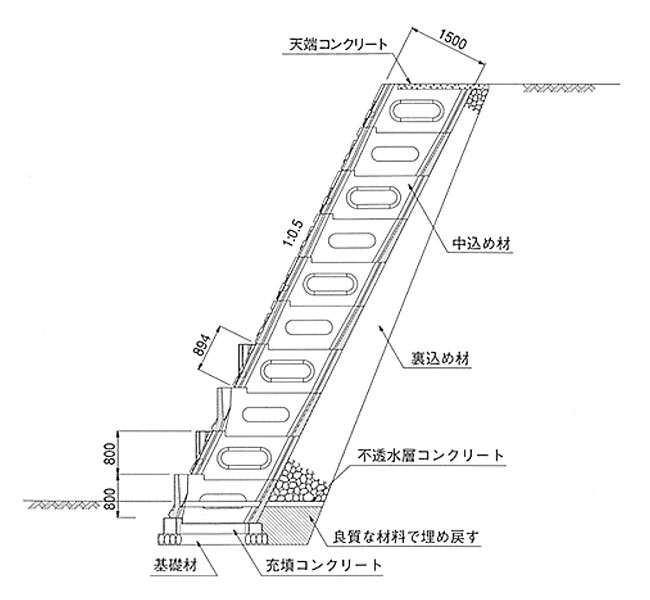

■標準断面図

標準断面図

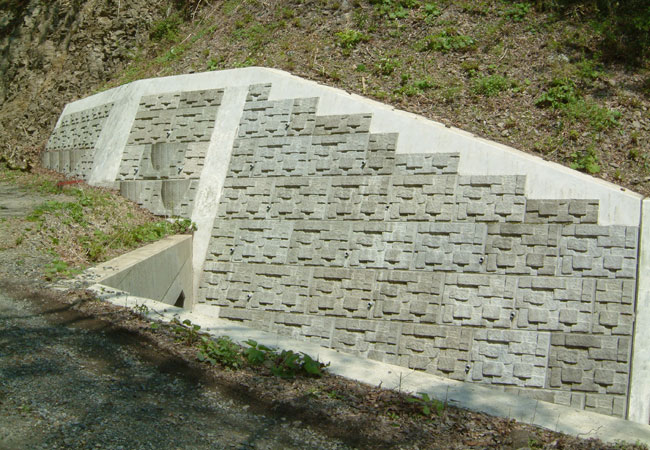

施工写真

施工写真1

▲
