■V300～400
| 呼び名 | 主要寸法 | 部材厚 | ハンチ | 製品長 | 体積(m³) | 参考質量(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | r | L | |||
| 300×300 | 480 | 300 | 300 | 50 | 60 | 50 | 50 | 5,000 | 0.2946 | 677 |
| 300×400 | 540 | 300 | 400 | 50 | 65 | 50 | 50 | 5,000 | 0.3752 | 862 |
| 400×400 | 640 | 400 | 400 | 50 | 65 | 50 | 50 | 5,000 | 0.4076 | 937 |
■V450～600
| 呼び名 | 主要寸法 | 部材厚 | ハンチ | 製品長 | 体積(m³) | 参考質量(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | r | L | |||
| 450×450 | 720 | 450 | 450 | 70 | 70 | 70 | 60 | 5,000 | 0.5073 | 1,166 |
| 500×500 | 800 | 500 | 500 | 70 | 70 | 70 | 60 | 5,000 | 0.5668 | 1,303 |
| 600×600 | 960 | 600 | 600 | 80 | 80 | 80 | 100 | 5,000 | 0.7790 | 1,791 |
■V700～1500
| 呼び名 | 主要寸法 | 部材厚 | ハンチ | 製品長 | 体積(m³) | 参考質量(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | r | L | |||
| 700×700 | 1,120 | 700 | 700 | 110 | 115 | 90 | 100 | 5,000 | 1.1531 | 2,652 |
| 800×800 | 1,280 | 800 | 800 | 110 | 120 | 100 | 100 | 5,000 | 1.3723 | 3,156 |
| 900×900 | 1,440 | 900 | 900 | 120 | 135 | 110 | 150 | 5,000 | 1.7211 | 3,958 |
| 1000×1000 | 1,600 | 1,000 | 1,000 | 120 | 140 | 120 | 150 | 5,000 | 1.9829 | 4,560 |
| 1100×1100 | 1,760 | 1,100 | 1,100 | 125 | 150 | 130 | 150 | 5,000 | 2.3218 | 5,340 |
| 1200×1200 | 1,920 | 1,200 | 1,200 | 140 | 170 | 140 | 150 | 5,000 | 2.8215 | 6,489 |
| 1300×1300 | 2,080 | 1,300 | 1,300 | 150 | 185 | 150 | 200 | 5,000 | 3.3156 | 7,625 |
| 1400×1400 | 2,240 | 1,400 | 1,400 | 160 | 200 | 160 | 200 | 5,000 | 3.8293 | 8,807 |
| 1500×1500 | 2,400 | 1,500 | 1,500 | 170 | 215 | 170 | 200 | 5,000 | 4.3807 | 10,075 |
■規格寸法図

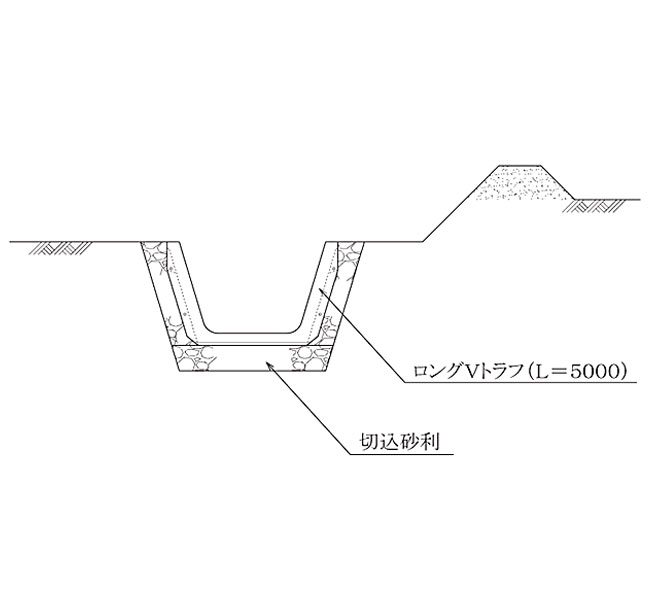

■敷設断面図例
